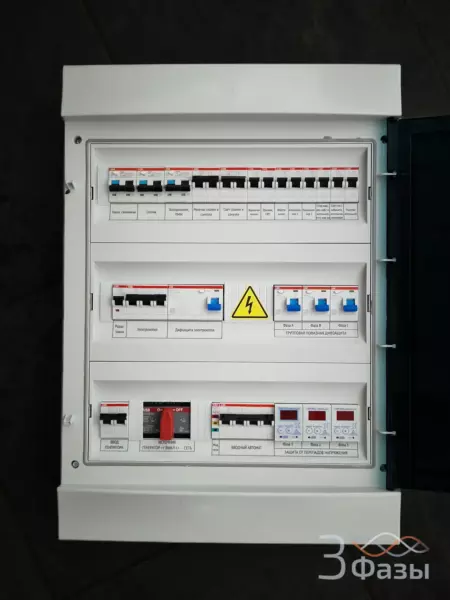

Пример электрощита на 15 линий для дома в Апрелевке

Ввод	Трехфазный
Выделенная мощность	21 кВт
Число линий	15 по заданию
Линий трехфазных электропотребителей	1 (электрокотел)
Линий с персональной дифзащитой на дифавтоматах	2
Резервирование	от генератора
Неотключаемые линии	не выделены
Комплектующие	ABB System Pro M 6,0kA и Compact Home 4,5kA
Устройства дифзащиты	АВДТ тип А, ВДТ тип A
Реле напряжения	три однофазных УЗМ-50Ц
Количество модулей/клемм занято в щите	59
Бокс	Навесной ABB Mistral65 на 54 модуля
Сроки проектирования и сборки	5 дней
