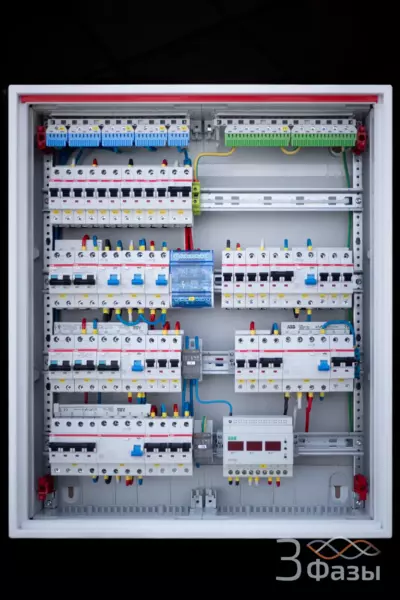

Пример электрощита на 31 линию для дома в СНТ Надежда

Ввод	Трехфазный
Выделенная мощность	16,5 кВт
Число линий	29
Линий трехфазных электропотребителей	варочная панель
Линий с персональной дифзащитой на дифавтоматах	5
Резервирование	ИБП 1кВА для ответственных нагрузок
Переключение источника	автоматически
Неотключаемые линии	не выделены
Мастер выключатель на линии света	нет
Бокс	навесной ABB CA24 на 96 модулей
Комплектующие	ABB System Pro M 6,0kA
Устройства дифзащиты	АВДТ тип А и AC, ВДТ тип A
Реле напряжения	одно трехфазное CP-723
Количество модулей занято в щите	86
Сроки проектирования и сборки	4 дня
