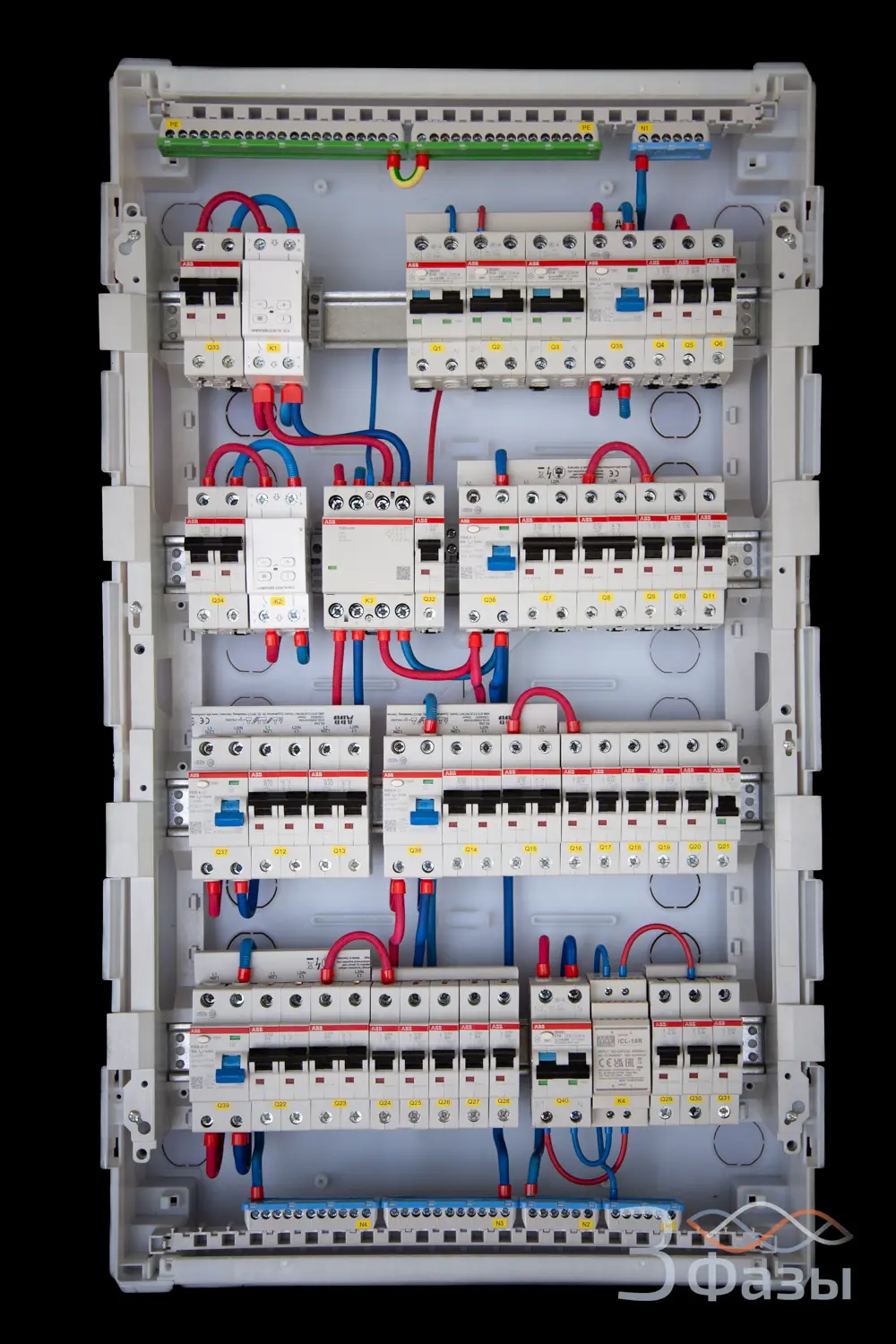

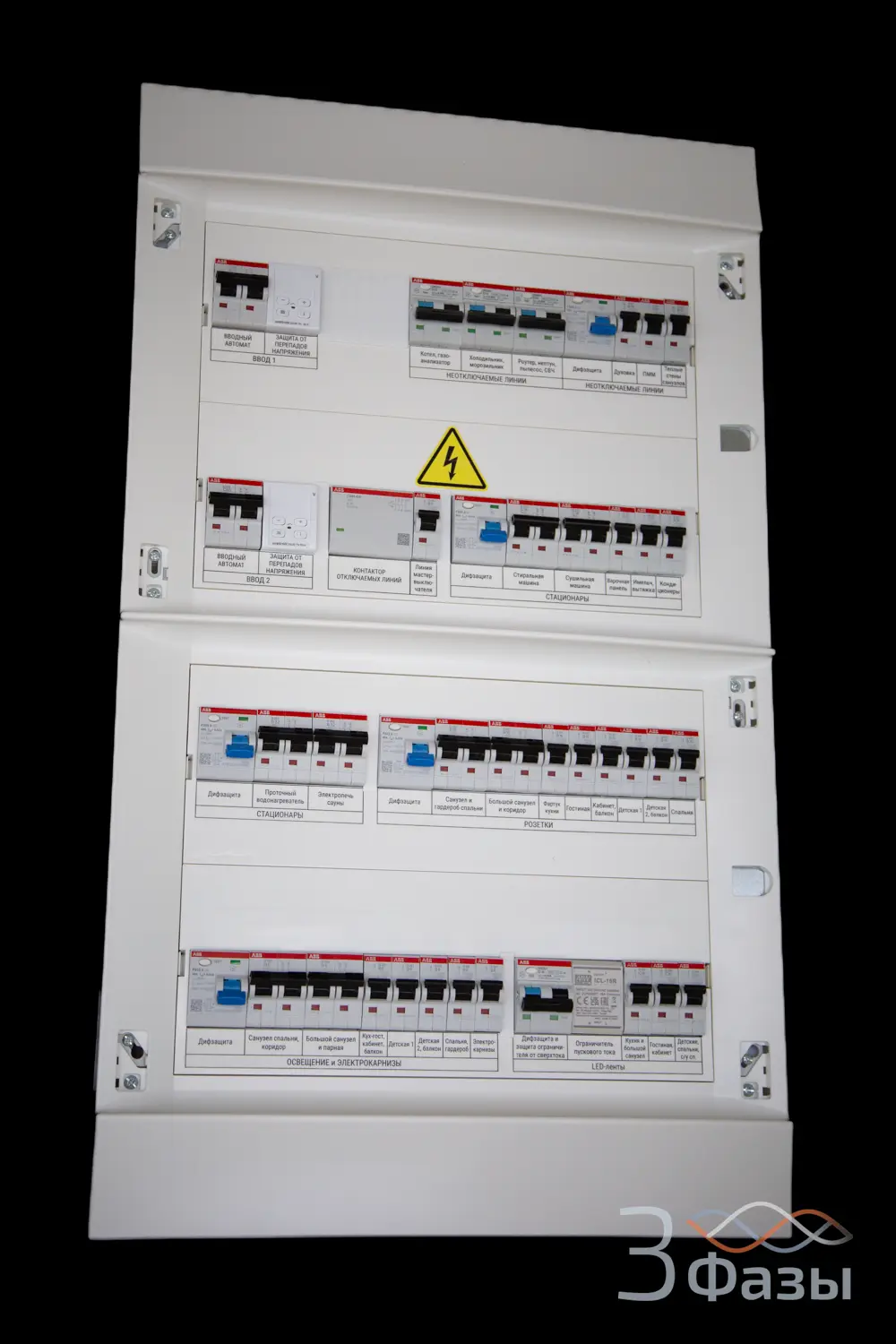

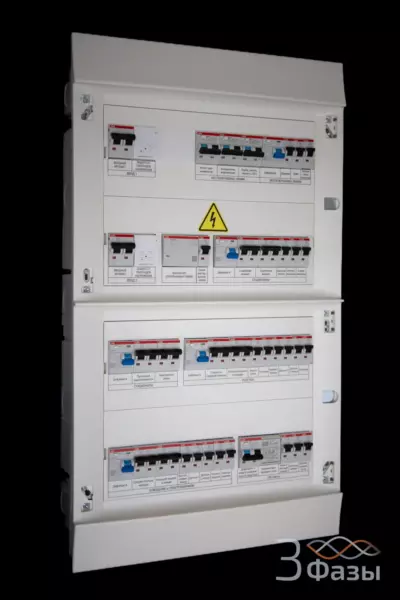

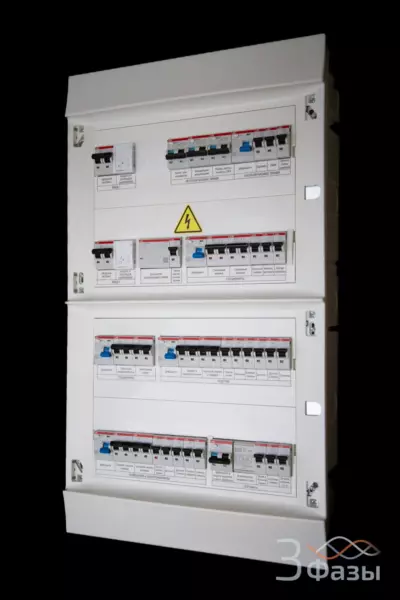

Пример электрощита на 31 линию для квартиры в Димитровграде

Ввод	Однофазный
Выделенная мощность	2х50 кВт
Число линий	31
Линий трехфазных электропотребителей	нет
Резервирование	нет
Неотключаемые линии	6
Комплектующие	ABB System Pro M 6,0kA
Устройства дифзащиты	АВДТ тип А, ВДТ тип A
Реле напряжения	два однофазных

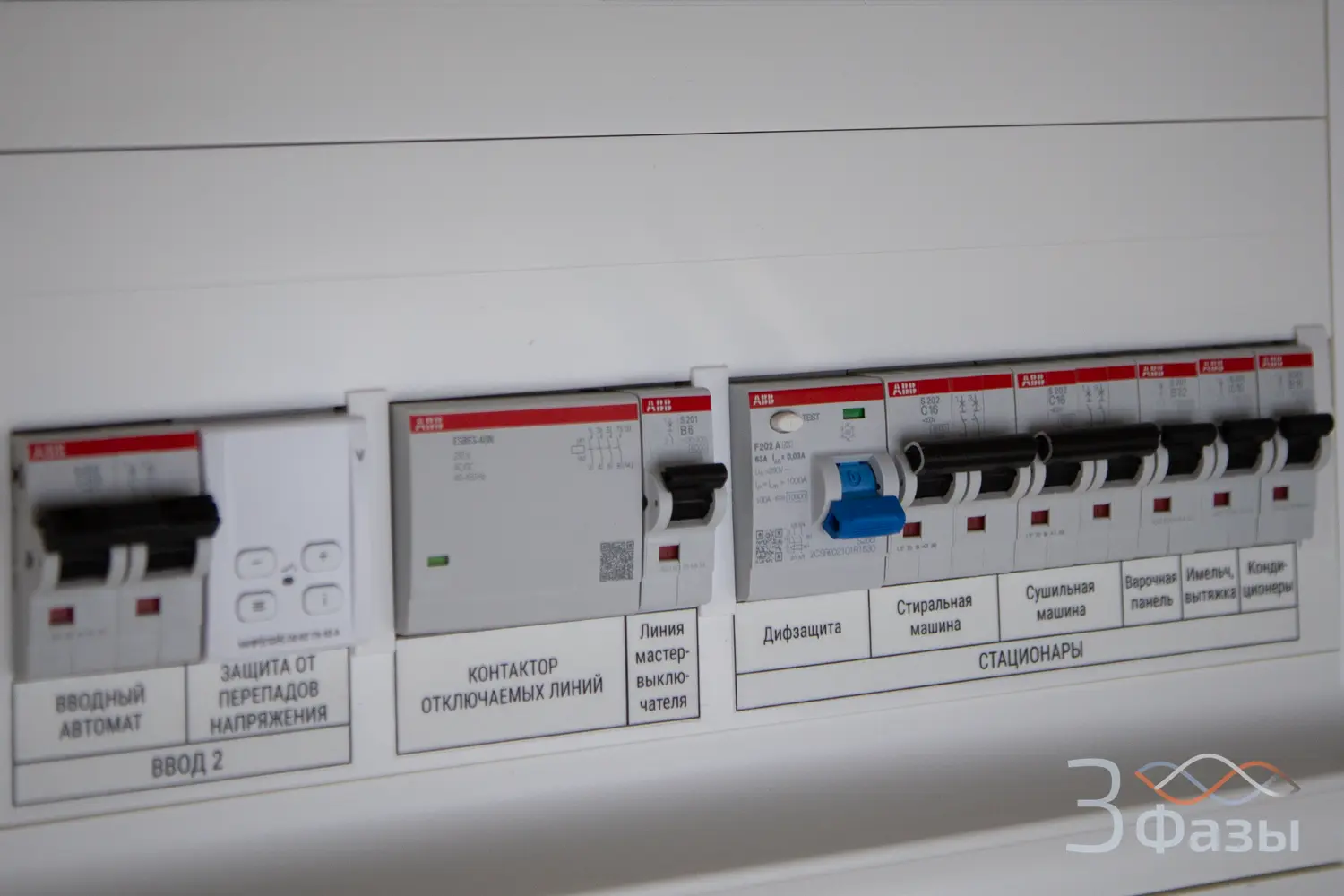

Управление отключаемой группой	Мастер-выключатель через контактор
Количество модулей занято в щите	68
Сроки проектирования и сборки	4 дня
