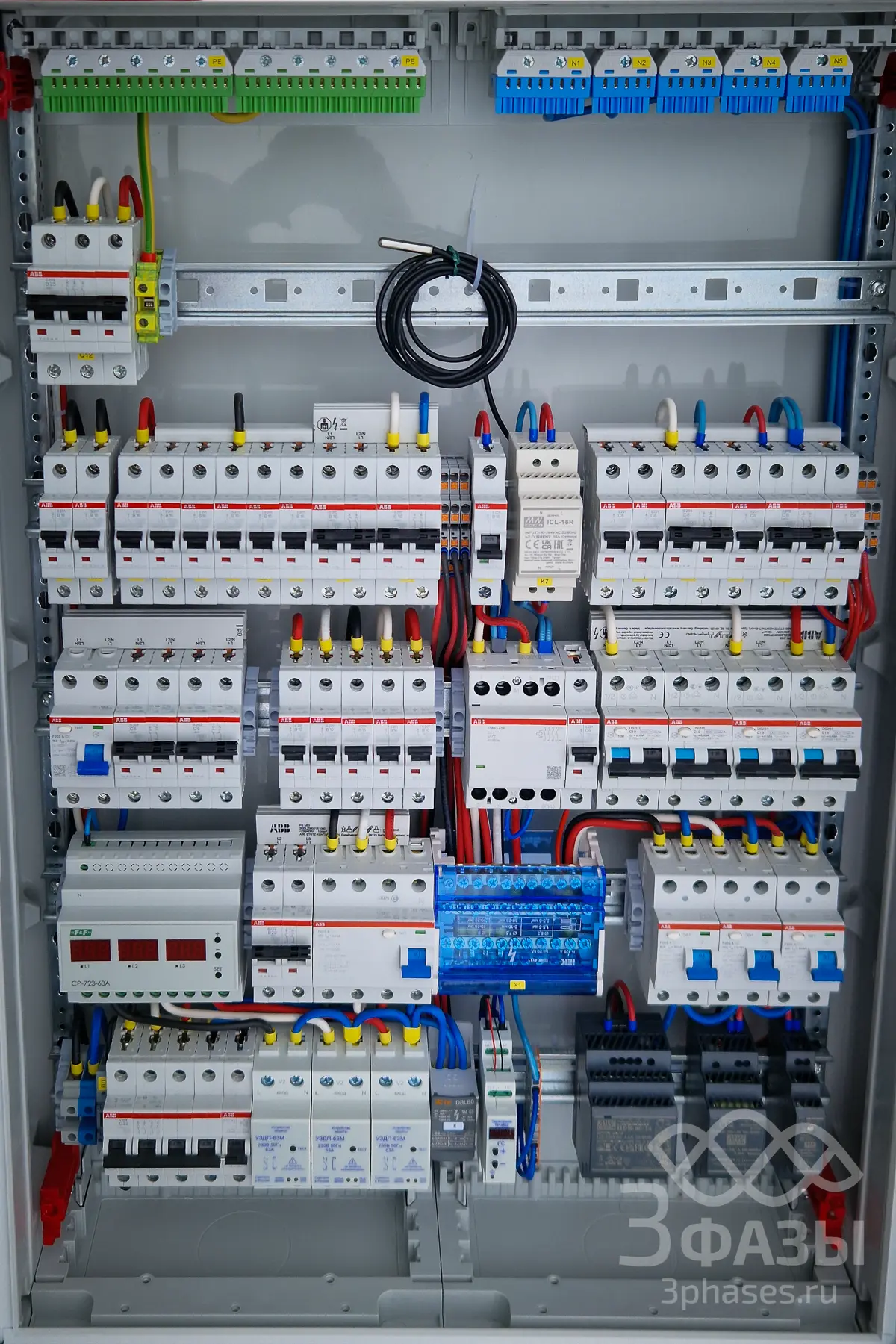

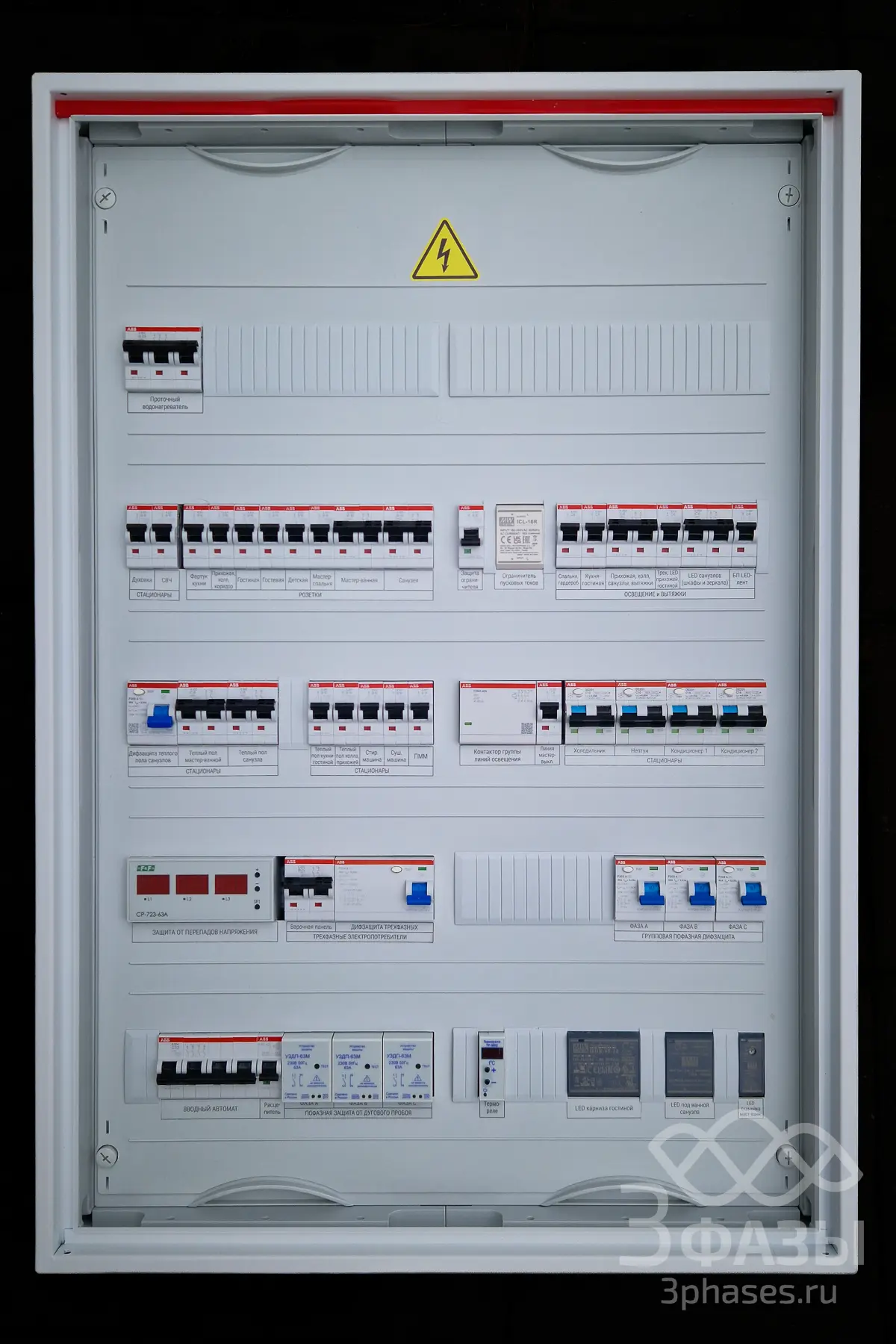

Пример электрощита на 31 линию для квартиры в ЖК Тринити

Ввод	Трехфазный
Выделенная мощность	21 кВт
Число линий	31
Линий трехфазных электропотребителей	варочная панель, проточный водонагреватель
Дисбаланс фаз по расчету распределения нагрузки по фазам	4%
Резервирование	нет
Неотключаемые линии	нет
Комплектующие	ABB System Pro M 6,0kA
Устройства дифзащиты	АВДТ тип А, ВДТ тип A
Реле напряжения	трехфазное
Защита от дугового пробоя	пофазно на УЗДП-63М
Количество модулей занято в щите	102
Сроки проектирования и сборки	4 дня
