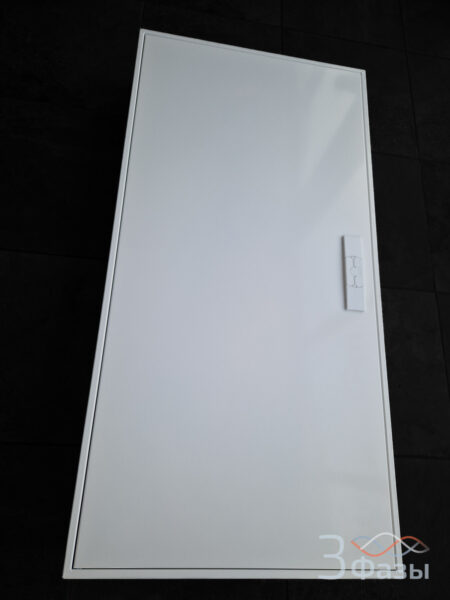

Пример щита умного дома для квартиры в Коммунарке

Ввод	Однофазный
Выделенная мощность	11 кВт
Число линий	115
Линий трехфазных электропотребителей	нет
Резервирование	нет
Неотключаемые линии	14
Комплектующие	ABB System Pro M Compact 6,0 kA
Устройства дифзащиты	АВДТ тип А и AC, ВДТ тип A
Умный дом	Wiren Board
Реле напряжения	однофазное УЗМ-50Ц
Управляемых линий освещения	29
Управляемых линий сервоприводов отопления	4
Управляемых линий электрического теплого пола	3
Управляемых линий штор	4
Число датчиков	17
Количество выключателей освещения	27
Количество модулей занято в щите	196 (с учетом клемм)
Сроки проектирования и сборки	30 дней
