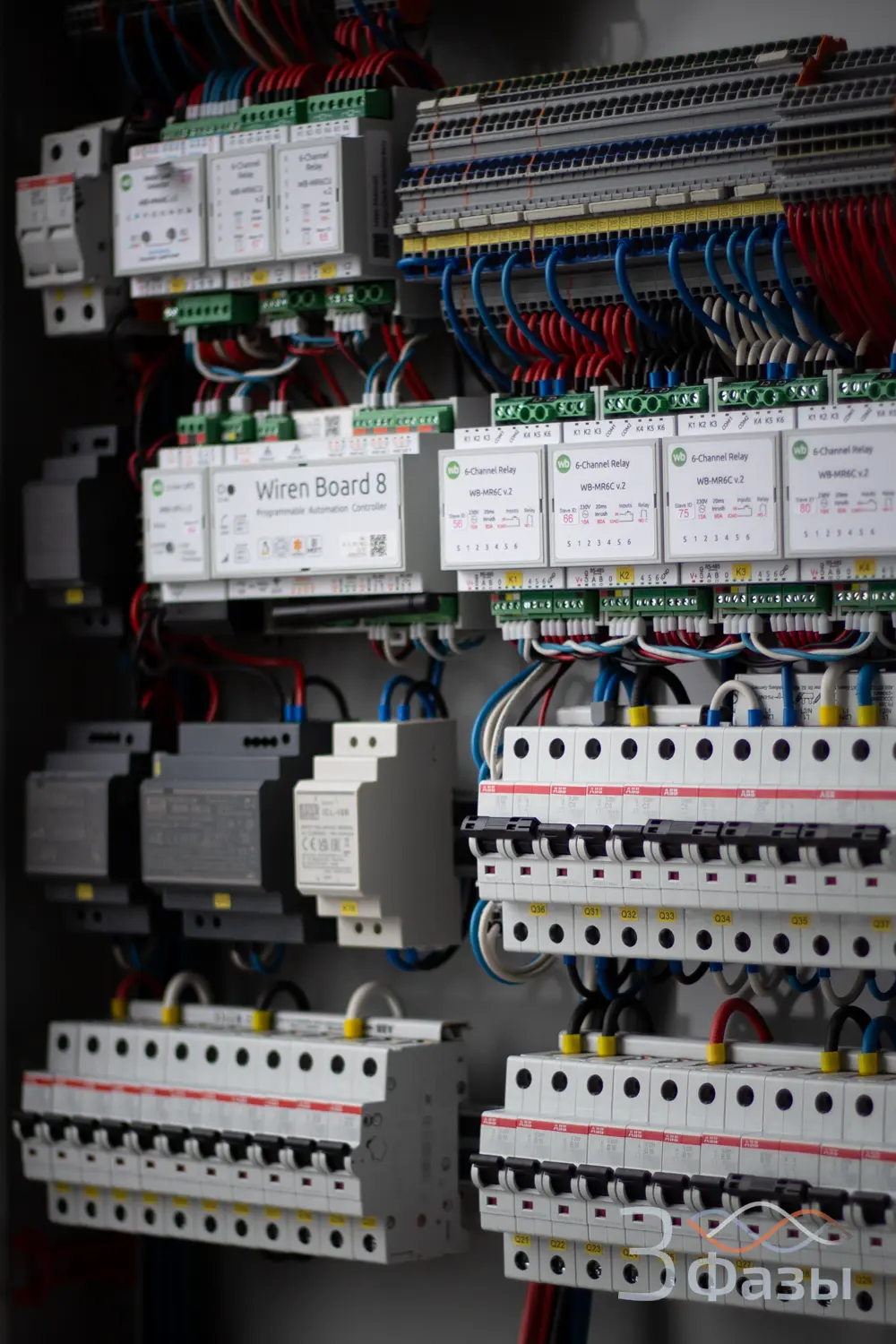

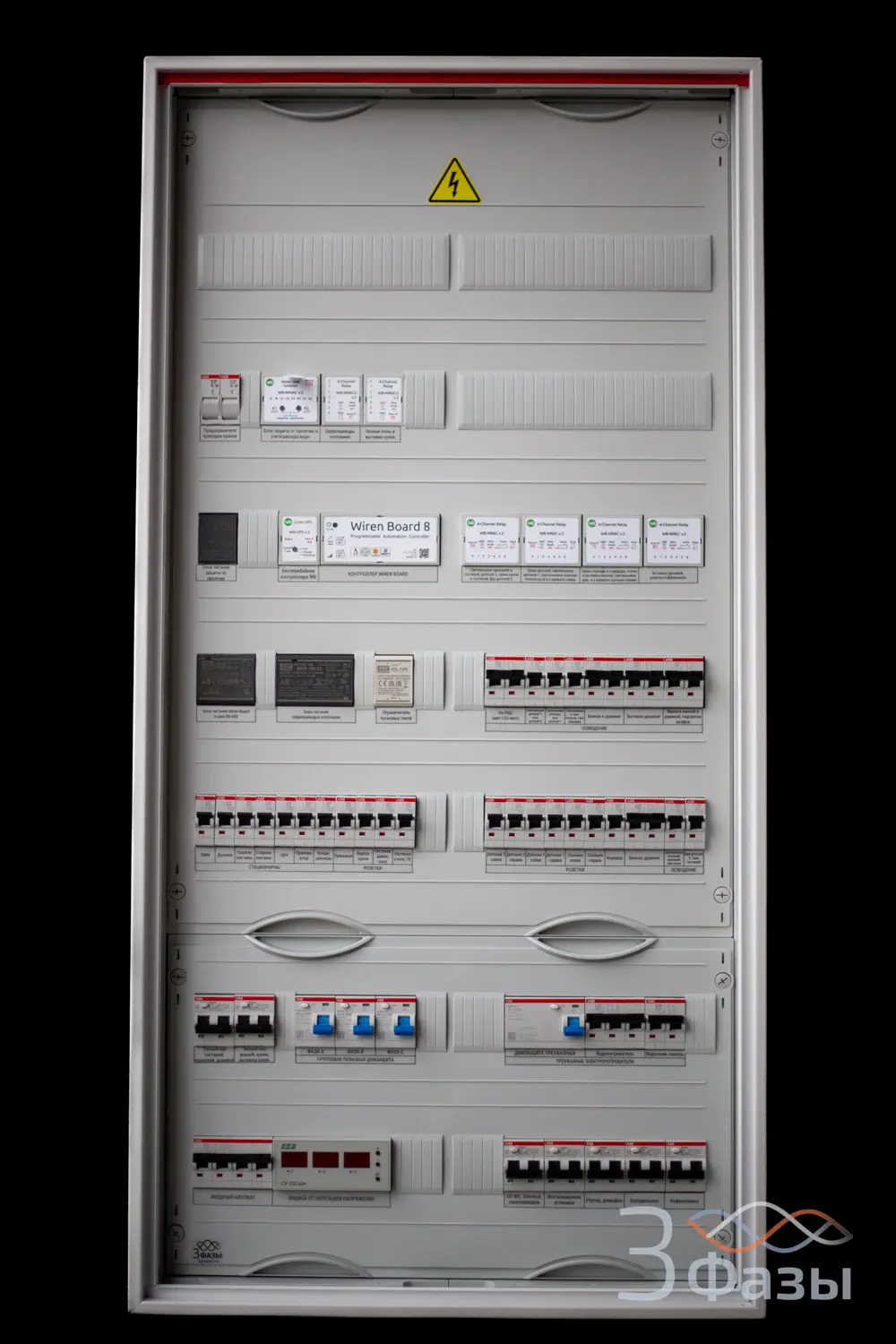

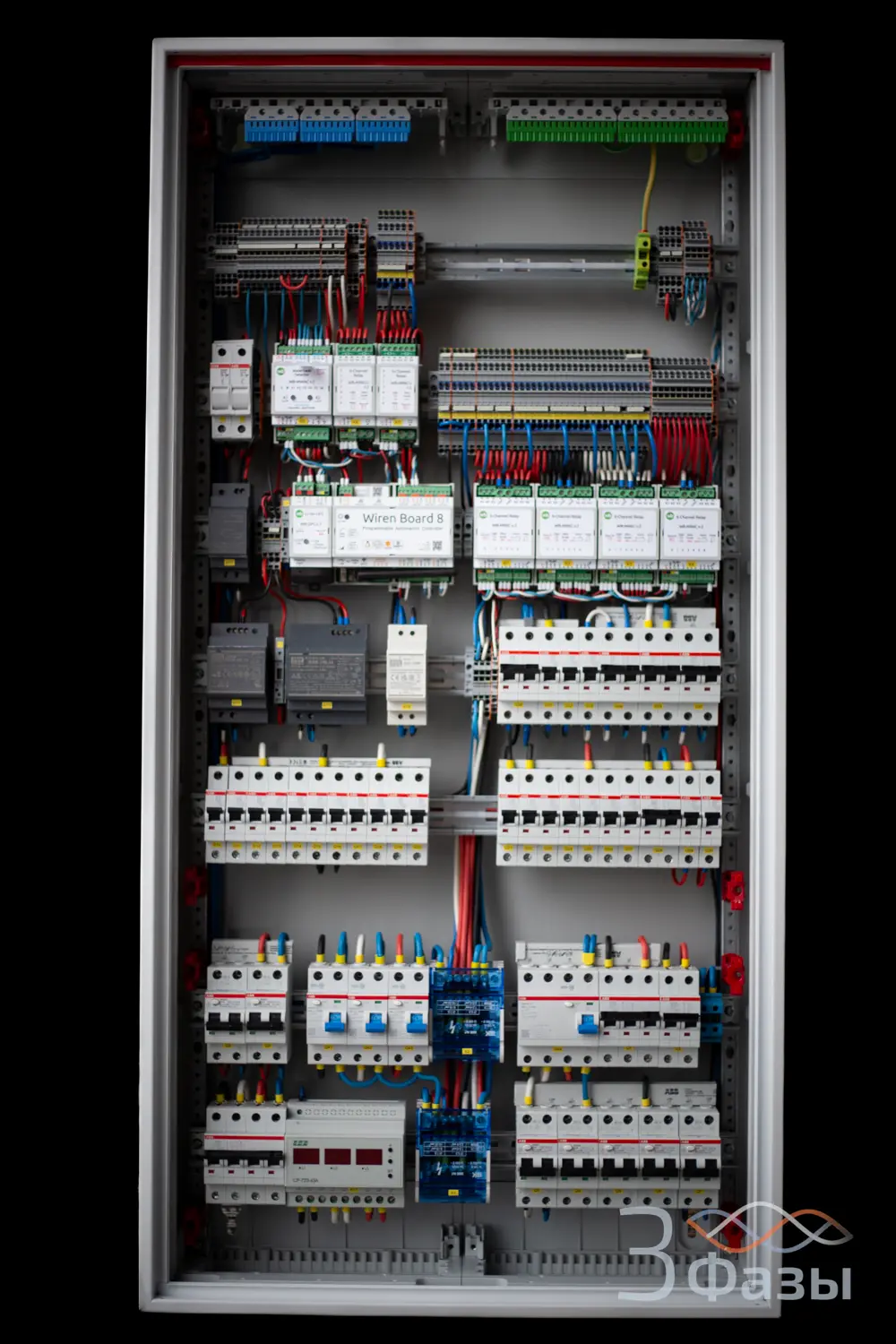

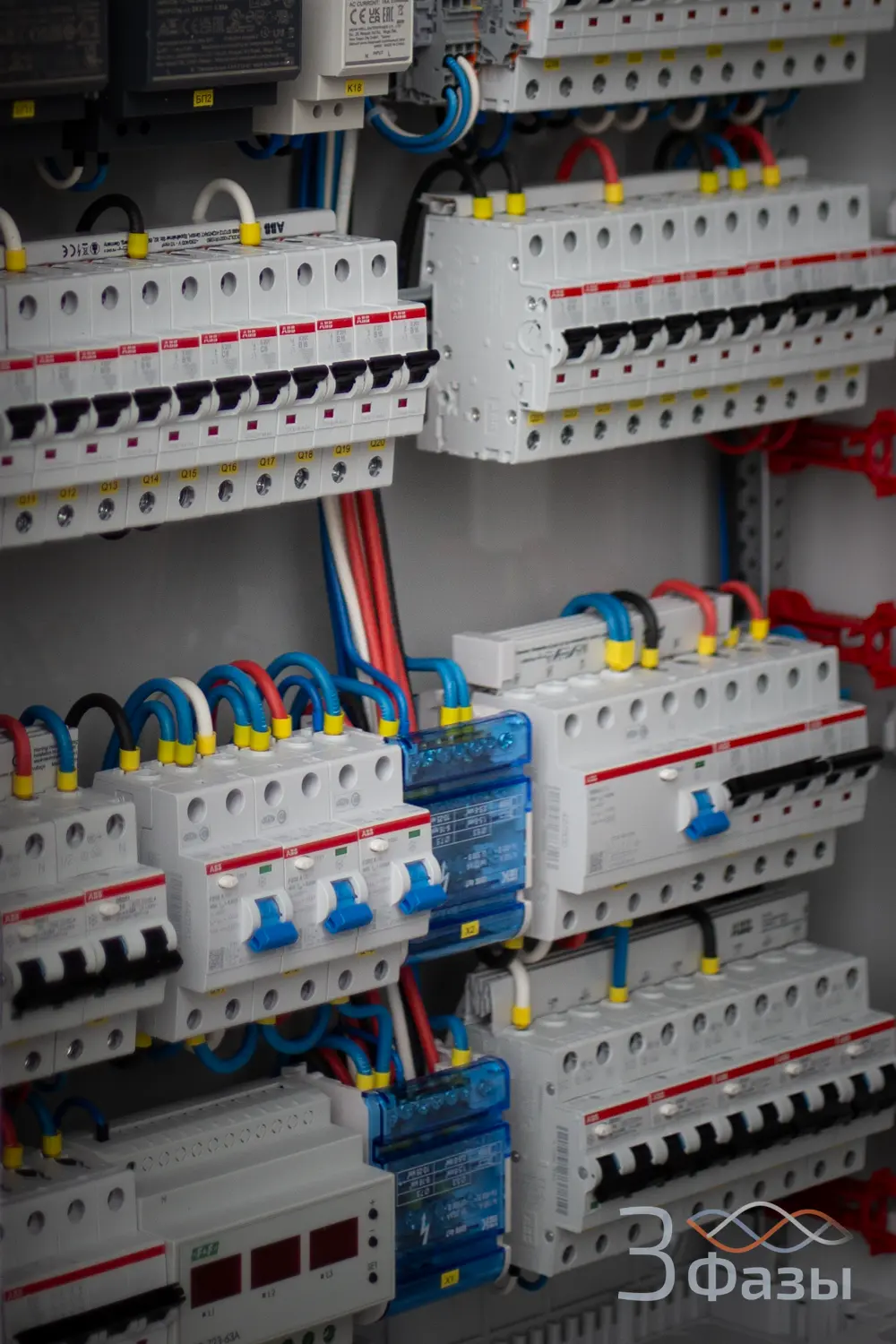

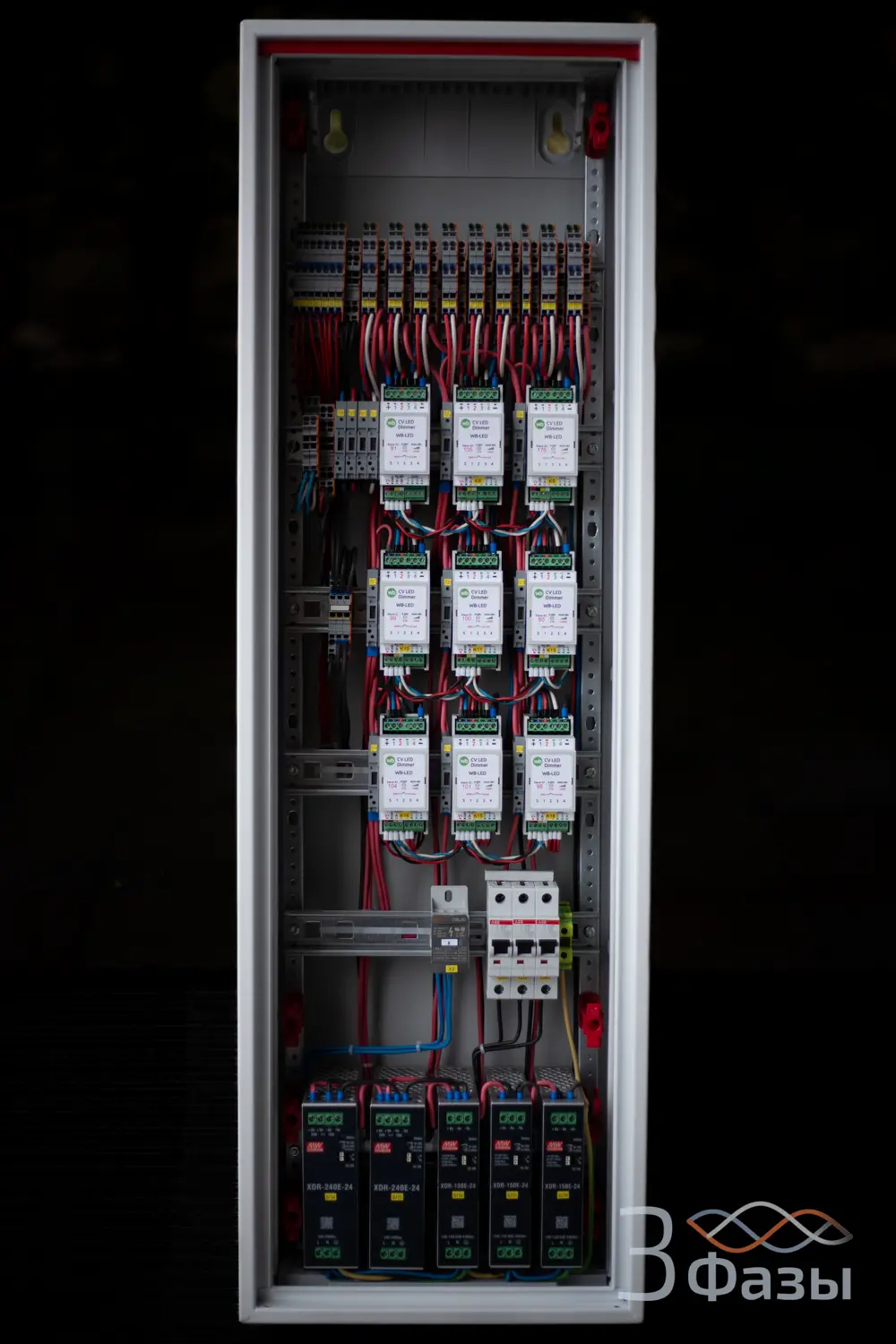

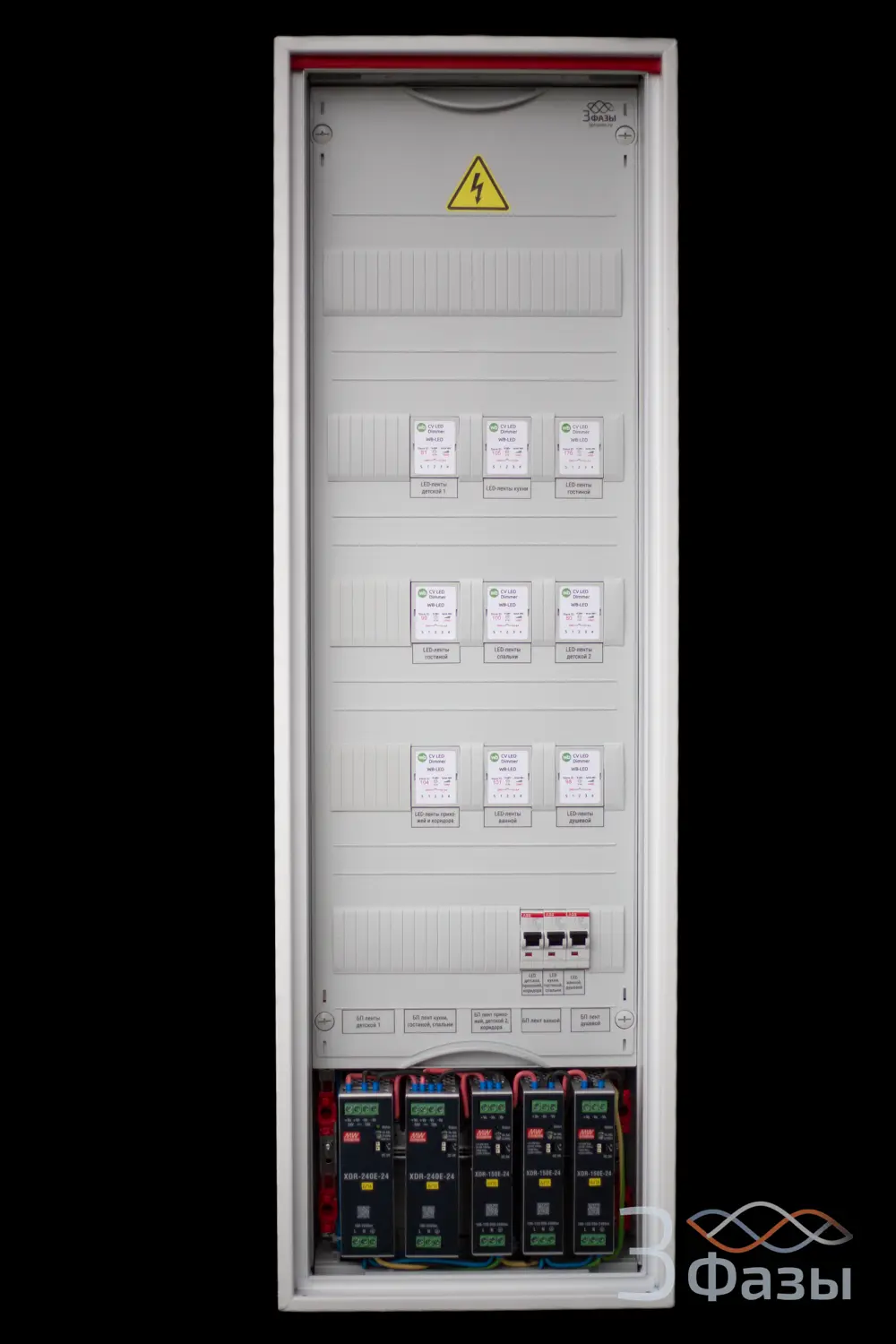

Пример щита умного дома для квартиры в Москве

Ввод	Трехфазный
Выделенная мощность	21 кВт
Число линий	132
Линий трехфазных электропотребителей	2
Резервирование	нет
Неотключаемые линии	не выделены
Комплектующие	ABB System Pro M Compact 6,0 kA
Устройства дифзащиты	АВДТ тип А, ВДТ тип A
Умный дом	Wiren Board
Реле напряжения	трехфазноеCP-723
Управляемых линий освещения	32
Управляемых линий сервоприводов отопления	5
Управляемых линий электрического теплого пола	5
Управляемых линий штор	4
Число датчиков	25
Количество выключателей освещения	32
Количество модулей занято в щите	267 (с учетом клемм)
Сроки проектирования и сборки	30 дней
