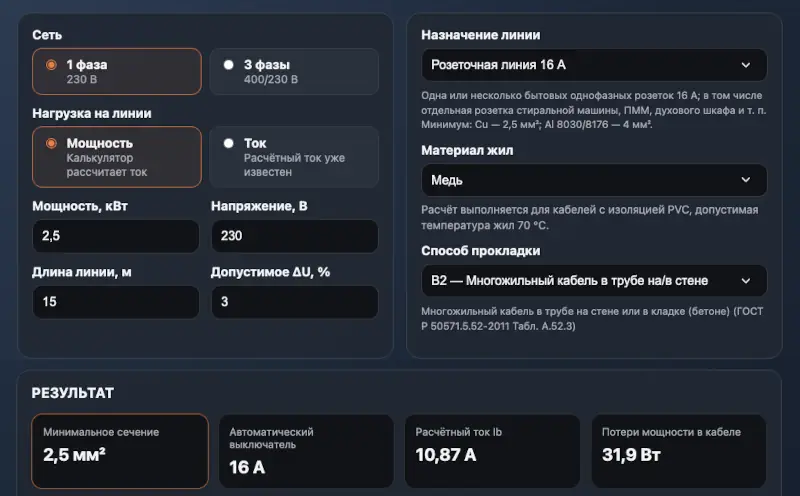

У меня на сайте новый калькулятор выбора кабеля и номинала автоматического выключателя. Он пришёл на смену двум прежним инструментам — «Сечение кабеля по падению напряжения» и «Сечение вводного кабеля».

Новый калькулятор решает задачу значительно полнее. Сечение кабеля определяется не только по мощности нагрузки или допустимому падению напряжения. В расчёте учитываются длительно допустимый ток кабеля, способ прокладки, температура окружающей среды, совместная прокладка нескольких цепей, назначение линии, номинал автоматического выключателя и падение напряжения.
В результате пользователь получает не просто рекомендуемое сечение, а проверенную пару «кабель + автоматический выключатель» с пояснением, почему меньшее сечение не подходит.
Почему недостаточно выбрать кабель только по мощности
Распространённый упрощённый способ подбора кабеля выглядит так: по мощности нагрузки определяется ток, после чего по небольшой таблице выбирается сечение.
Для предварительной оценки этого иногда достаточно, но при проектировании электрической линии необходимо учитывать условия, в которых кабель будет работать.
Один и тот же кабель одного и того же сечения способен длительно проводить различный ток в зависимости от способа прокладки. Например, кабель, проложенный открыто, охлаждается лучше, чем кабель, находящийся в трубе внутри теплоизолированной стены.
На допустимую токовую нагрузку также влияют:
- температура окружающей среды;
- количество нагруженных проводников;
- совместная прокладка нескольких кабелей или цепей;
- прокладка в воздухе или в грунте;
- материал токопроводящих жил.
Поэтому новый калькулятор сначала определяет длительно допустимый ток кабеля в конкретных условиях прокладки и только после этого решает, подходит ли выбранное сечение.

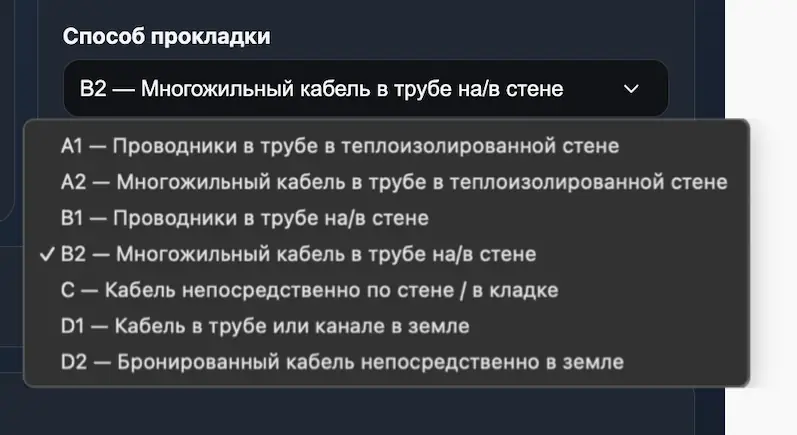

Способ прокладки кабеля
В расчёте используются способы прокладки A1, A2, B1, B2, C, D1 и D2, предусмотренные ГОСТ Р 50571.5.52-2011.
Они позволяют учитывать принципиально разные условия монтажа: прокладку в трубах и коробах, внутри теплоизолированных конструкций, непосредственно по поверхности, на открытом воздухе и в грунте.
Для определения соответствия реального способа монтажа расчётному методу используются положения и примеры ГОСТ Р 50571.5.52-2011, в том числе таблица А.52.3 и классификация методов прокладки раздела В.52.
После выбора способа прокладки калькулятор определяет исходную допустимую токовую нагрузку кабеля.
Расчёт длительно допустимого тока
Основой расчёта сечения является ГОСТ Р 50571.5.52-2011 «Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки».
Для кабелей с изоляцией PVC с максимально допустимой температурой жилы 70 °C калькулятор использует значения длительно допустимого тока из:
- таблицы В.52.2 — для двух нагруженных проводников;
- таблицы В.52.4 — для трёх нагруженных проводников.
После получения исходного табличного тока к нему применяются необходимые поправочные коэффициенты.
Температура окружающей среды
Допустимый ток кабеля зависит от температуры. Чем выше температура окружающей среды, тем хуже кабель отдаёт тепло и тем меньший ток он способен длительно проводить без перегрева.
В расчёте используются температурные коэффициенты ГОСТ Р 50571.5.52-2011:
- для прокладки в воздухе — относительно базовой температуры 30 °C;
- для прокладки в грунте — относительно базовой температуры 20 °C.
Совместная прокладка нескольких цепей
Если несколько нагруженных кабелей проложены рядом, они нагревают друг друга. Поэтому допустимый ток каждого кабеля должен быть уменьшен.
Калькулятор учитывает количество совместно проложенных цепей и применяет соответствующий коэффициент групповой прокладки.
Для способов прокладки в грунте D1 и D2 в текущей версии калькулятора расчёт ограничен одной цепью, поскольку для групповой прокладки в земле применяются отдельные нормативные таблицы.

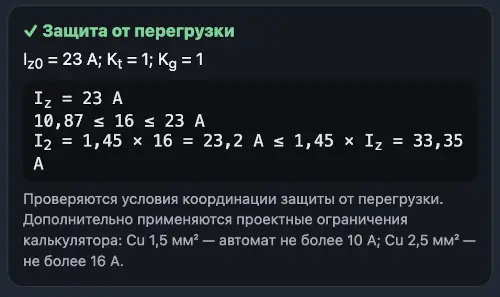

Кабель и автоматический выключатель подбираются совместно
Сечение кабеля нельзя корректно выбирать независимо от автоматического выключателя.
Автомат должен, с одной стороны, выдерживать нормальный рабочий ток нагрузки, а с другой — защищать кабель от недопустимой перегрузки.
Поэтому калькулятор проверяет согласование:
- расчётного тока нагрузки Ib;
- номинального тока автоматического выключателя In;
- длительно допустимого тока кабеля Iz.
Используются условия защиты от перегрузки по ГОСТ Р 50571.4.43-2012:
Ib ≤ In ≤ Iz
и
I2 ≤ 1,45 × Iz.
Для бытовых и аналогичных автоматических выключателей учитываются характеристики ГОСТ IEC 60898-1-2020, в частности условный ток расцепления.
Таким образом, калькулятор ищет не просто минимально возможное сечение, а минимальное сечение, которое может быть корректно защищено подходящим автоматическим выключателем.
Учитывается назначение линии
Для некоторых электрических цепей одного расчёта по длительно допустимому току недостаточно. Нормативные документы устанавливают минимальные сечения в зависимости от назначения линии.
Поэтому в калькуляторе можно выбрать тип рассчитываемой цепи.
В частности, предусмотрены:
- розеточная линия 16 А;
- линия освещения;
- стационарный электроприёмник;
- однофазная электроплита с духовкой;
- трёхфазная электроплита;
- двухфазная варочная панель с подключением 400/230 В 2N~;
- распределительная линия — например, ввод в распределительный щит.
Минимальные сечения для соответствующих групповых линий принимаются с учётом требований СП 256.1325800.2016, в частности таблицы 15.3.
Расчёт распределительных и вводных линий
Новый калькулятор можно использовать не только для конечных групповых линий, но и для распределительных цепей — например, для кабеля между вводным устройством и распределительным щитом или между двумя распределительными щитами.
Для этого предусмотрено назначение «Распределительная линия (ввод в щит)».
Методика определения длительно допустимого тока по ГОСТ Р 50571.5.52-2011 применяется к таким линиям так же, как и к другим электропроводкам.
Для распределительной линии специальное минимальное сечение по назначению не задаётся. Кабель выбирается по:
- расчётному току;
- способу прокладки;
- температуре;
- условиям совместной прокладки;
- согласованию с аппаратом защиты;
- допустимому падению напряжения.
При расчёте трёхфазной распределительной линии по мощности предполагается равномерное распределение нагрузки между фазами. Если известен расчётный ток наиболее нагруженной фазы, предпочтительно выбрать режим ввода «Ток» и указать его непосредственно.
Проверка падения напряжения
После того как кабель прошёл проверку по допустимому току и защите от перегрузки, калькулятор проверяет падение напряжения на заданной длине линии.
Расчёт выполняется по методике приложения G ГОСТ Р 50571.5.52-2011.
Пользователь задаёт максимально допустимое падение напряжения в процентах. Если выбранное по току сечение не укладывается в заданное ограничение, калькулятор переходит к следующему стандартному сечению.
Это особенно важно для длинных линий. Кабель может без проблем выдерживать нагрузку по току, но при большой длине иметь недопустимо высокое падение напряжения.
Расчёт потерь мощности в кабеле
Дополнительно калькулятор показывает активные потери мощности в кабеле.
Это позволяет оценить не только соответствие линии нормативным требованиям, но и количество энергии, которое будет постоянно теряться на нагреве проводников.
На коротких линиях эти потери обычно невелики, но при большой длине трассы и значительных токах увеличение сечения может быть оправдано не только падением напряжения, но и снижением эксплуатационных потерь.
Почему калькулятор иногда выбирает сечение больше нормативного минимума
Помимо обязательных нормативных проверок в калькуляторе используются несколько проектных ограничений, принятых нами для практического проектирования электроустановок.
В автоматическом подборе:
- для медного кабеля 1,5 мм² номинал автомата ограничен 10 А;
- для медного кабеля 2,5 мм² номинал автомата ограничен 16 А;
- для обычной розеточной линии 16 А номинал автомата ограничен 16 А.
Важно: это не прямые требования ГОСТ, а принятые в калькуляторе проектные рекомендации.
Например, в отдельных условиях прокладки нормативный длительно допустимый ток кабеля 2,5 мм² может позволять установить автомат большего номинала. Однако в автоматическом подборе калькулятор всё равно ограничит его 16 А.

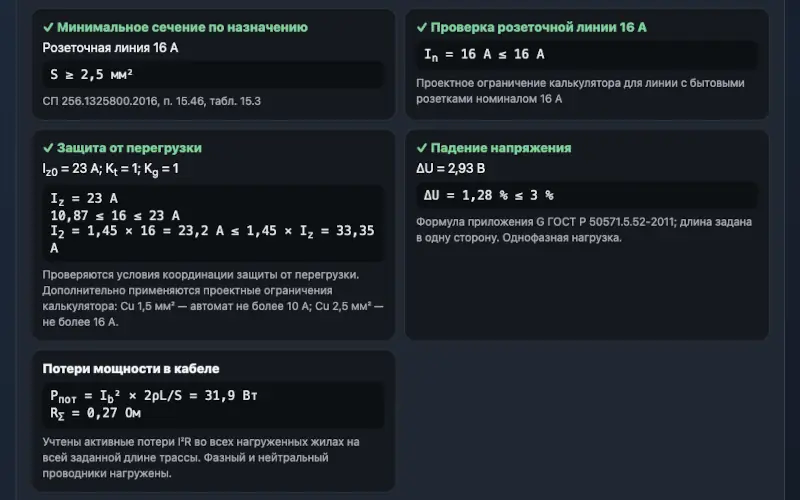

Как работает алгоритм расчёта
Расчёт выполняется последовательно.
- Определяется расчётный ток нагрузки — по заданной мощности либо непосредственно по введённому току.
- Определяется количество нагруженных проводников.
- Выбирается исходный длительно допустимый ток для заданного способа прокладки.
- Применяются температурный коэффициент и коэффициент совместной прокладки.
- Проверяется минимальное сечение, обусловленное назначением линии.
- Подбирается автоматический выключатель.
- Проверяется согласование кабеля и автоматического выключателя по условиям защиты от перегрузки.
- Проверяется падение напряжения.
- Рассчитываются активные потери мощности в кабеле.
- Если хотя бы одна из обязательных проверок не выполняется, калькулятор переходит к следующему стандартному сечению и повторяет расчёт.
В результате выбирается минимальное сечение, удовлетворяющее всем выполняемым калькулятором условиям одновременно.
Почему меньшее сечение не подошло
Одно из важных отличий нового калькулятора — возможность увидеть не только конечный результат, но и ход подбора.
В таблице «Почему не меньшее сечение» показываются рассмотренные варианты и причины их отклонения.
Например, меньшее сечение может быть отвергнуто потому, что:
- его длительно допустимый ток недостаточен;
- невозможно подобрать подходящий номинал автоматического выключателя;
- не выполняется условие защиты от перегрузки;
- действует минимальное сечение для выбранного назначения линии;
- действует проектное ограничение калькулятора;
- падение напряжения превышает заданный предел.
Это делает расчёт значительно более наглядным и позволяет понять, какое именно условие определило итоговое сечение.
Нормативная база калькулятора
При разработке калькулятора использованы следующие нормативные документы.
ГОСТ Р 50571.5.52-2011 / МЭК 60364-5-52:2009
Основной документ для выбора и монтажа электропроводок.
В расчёте используются:
- способы прокладки A1–D2;
- таблицы длительно допустимых токов В.52.2 и В.52.4;
- температурные поправочные коэффициенты;
- коэффициенты совместной прокладки;
- методика расчёта падения напряжения приложения G.
В калькуляторе учтены поправки ИУС 8-2018 и ИУС 8-2025.
ГОСТ Р 50571.4.43-2012 / МЭК 60364-4-43:2008
Используется для проверки согласования проводника и аппарата защиты от перегрузки.
Именно на основании этого документа проверяются условия соотношения расчётного тока нагрузки, номинального тока аппарата защиты и длительно допустимого тока кабеля.
ГОСТ IEC 60898-1-2020
Используется для характеристик автоматических выключателей бытового и аналогичного назначения, включая условный ток расцепления.
СП 256.1325800.2016
Используется для требований к электроустановкам жилых и общественных зданий, в частности для минимальных сечений отдельных типов групповых линий и специального случая однофазной электроплиты.
В расчёте учитывается действующая редакция СП с изменениями № 1–9.
ГОСТ Р МЭК 60050-826-2009
Используется, в частности, для классификации электрических цепей.
Распределительная цепь определяется как электрическая цепь, питающая один или более распределительных щитов. Это позволяет корректно использовать калькулятор и для вводных или межщитовых кабелей.
Чем новый калькулятор лучше прежних
Раньше на сайте использовались два отдельных инструмента.
«Сечение кабеля по падению напряжения»
Этот калькулятор решал только одну часть задачи — определял необходимое сечение по допустимому падению напряжения.
Но кабель может удовлетворять требованию по падению напряжения и при этом не соответствовать требованиям по длительно допустимому току или защите от перегрузки.
«Сечение вводного кабеля»
Этот калькулятор был ориентирован на конкретную задачу — определение сечения вводной линии.
Методика не была объединена с расчётом групповых линий, отдельных электроприёмников и проверкой падения напряжения.
Новый калькулятор объединяет эти задачи
Теперь в одном расчёте можно:
- рассчитать как конечную, так и распределительную линию;
- учесть способ прокладки;
- учесть температуру;
- учесть совместную прокладку кабелей;
- определить длительно допустимый ток;
- подобрать автоматический выключатель;
- проверить защиту кабеля от перегрузки;
- учесть нормативное минимальное сечение по назначению;
- проверить падение напряжения;
- оценить потери мощности;
- увидеть причины отклонения меньших сечений.
То есть расчёт сечения вводного кабеля и расчёт падения напряжения теперь являются не двумя отдельными задачами, а частями одного последовательного алгоритма выбора кабеля.
Что калькулятор не проверяет
Калькулятор является вспомогательным инженерным инструментом и не заменяет полноценное проектирование электроустановки.
В частности, он не рассчитывает:
- фактический ток короткого замыкания в конце линии;
- фактическое время автоматического отключения;
- селективность защитных аппаратов;
- влияние значительных токов высших гармоник;
- специальные условия прокладки и эксплуатации, отсутствующие среди параметров калькулятора.
Для групповых линий калькулятор может показать требуемый контрольный ток короткого замыкания, однако фактический ток КЗ должен определяться отдельным расчётом или измерением параметров петли «фаза-ноль».
В чём практическая ценность калькулятора
Новый калькулятор позволяет быстро проверить большинство исходных решений, возникающих при проектировании бытовых и небольших коммерческих электроустановок.
Например:
- достаточно ли кабеля 3×2,5 мм² для конкретной нагрузки;
- можно ли защитить выбранный кабель автоматом 16, 20 или 25 А;
- когда необходимо перейти с 2,5 на 4 или 6 мм²;
- как изменится допустимый ток при прокладке кабеля в теплоизоляции;
- насколько влияет высокая температура;
- что произойдёт при совместной прокладке нескольких цепей;
- какое сечение потребуется на длинной трассе;
- какой кабель выбрать для питания отдельного распределительного щита;
- каково падение напряжения и потери мощности на линии.
Главное преимущество нового инструмента в том, что он не сводит выбор кабеля к упрощённой таблице «мощность — сечение».
Калькулятор последовательно проверяет основные факторы, влияющие на выбор кабеля и аппарата защиты, и показывает пользователю не только результат, но и причины, по которым выбран именно этот вариант.
Это позволяет использовать его как для предварительного самостоятельного расчёта, так и для проверки уже принятого проектного решения.
