от 114300₽
Готовый электрощит с автоматами для жилого дома или коттеджа. Хорошее решение по соотношению цена/функциональность. Электрощит рассчитан на 50 линий нагрузки. Выделена неотключаемая группа на 5 линий.

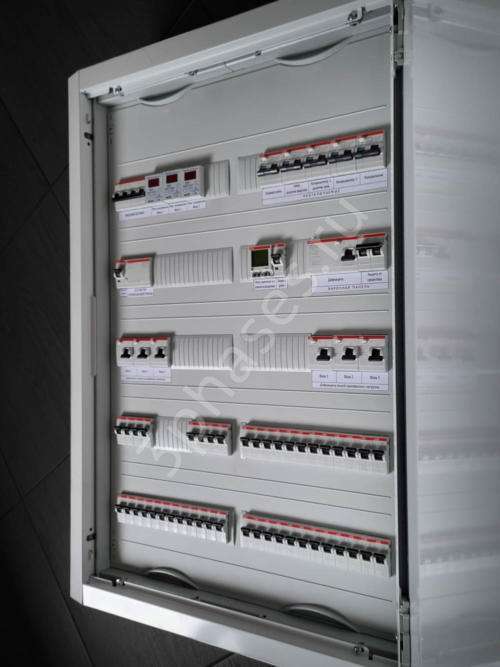

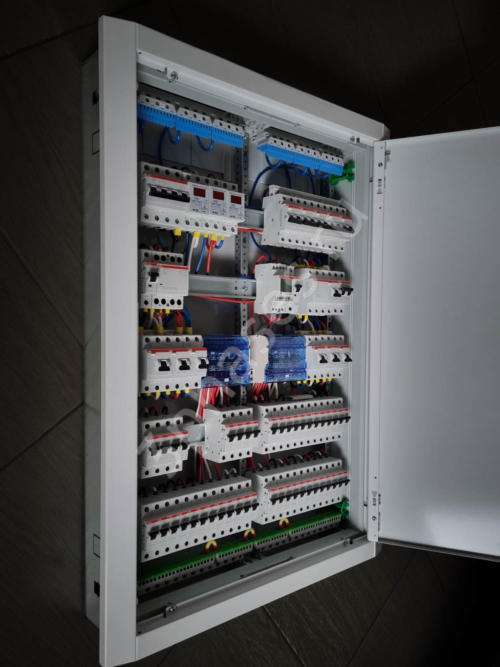

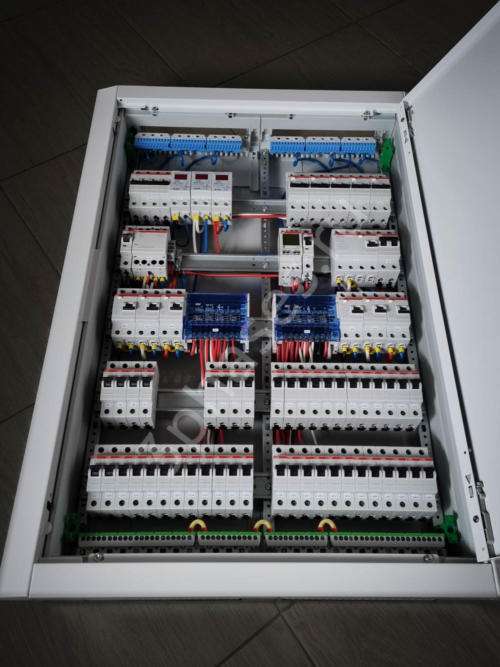

Распределительный электрощит Alessandro смонтирован в боксе ABB Mistral U52, рассчитанном на 120 модулей. В боксе занято 98 модулей.
Устройство обеспечит защиту кабельной сети от перегрузки и короткого замыкания, защиту от поражения человека электрическим током, защиту техники от повышенного или пониженного напряжения подающей цепи.
В щите предусмотрена неотключаемая группа на 5 линий нагрузки. Это дает возможность на период вашего отсутствия отключать одним рубильником всех потребителей, за исключением тех, что должны иметь источник энергии непрерывно. В неотключаемую группу включают обычно холодильник, котел или сигнализацию.
Групповая пофазная дифзащита отключаемых линий на шести двухполюсных ВДТ. Астрономическое реле времени ABB DWA2 для управления уличным освещением. Пофазная защита электрооборудования от перепадов напряжения. Линия трехфазной электроплиты с персональной дифзащитой на 4-полюсном ВДТ и защитой от сверхтоков на двухполюсном автомате.
Электрощит представлен в трех комплектациях в зависимости от используемой серии модульных устройств ABB: Home и Pro, построенных на комплектующих серий Compact Home и Pro M Compact соответственно, а также может быть собран на комплектующих IEK, Legrand, Hager, Schneider Electric. Сравнить стоимость щитов на разных комплектующих поможет Калькулятор цены электрощитов. Электрощит может быть выполнен в двух вариантах в зависимости от выделенной мощности: 1) до 7кВт (до 32А), 2) до 11кВт (до 50А). Автоматические выключатели могут быть заменены на более чувствительные с характеристикой отключения B. Устройства защитного отключения могут быть заменены на тип А. Цены комплектаций учитывают тип AC для УЗО и дифавтоматов и характеристику C для автоматов и дифавтоматов.
Догадываетесь ли Вы, чьим именем названо это устройство? Если нет, найдите в описании на этой странице.
| Выделенная мощность | 11кВт (50А), 7кВт (32А) |
|---|---|
| Число линий нагрузки | до 18 |
| Вместимость бокса | 36 |
| Неотключаемая группа | на три линии |
| Тип бокса | встраиваемый 2х18, встраиваемый 3х12, навесной 2х18, навесной 3х12 |
| Размеры бокса | встраиваемый 2х18 — 435х430х107мм; Встраиваемый 3х12 — 600х320х107мм; Навесной 2х18 — 387х386х119мм; Навесной 3Х12 — 512х297х119мм, встраиваемый 435х320х108мм; навесной 387x297x119мм |
| Комплектация | Home, Pro, DeKraft 4,5 kA, DeKraft 6,0 kA, IEK 4,5 kA, IEK 6,0 kA |
| Ввод | Трехфазный |
| Назначение | Для 3-комнатной квартиры, Для дома, Для дома более 100кв.м., Для дома до 100кв.м., Для квартиры |
КОМПЛЕКТАЦИЯ

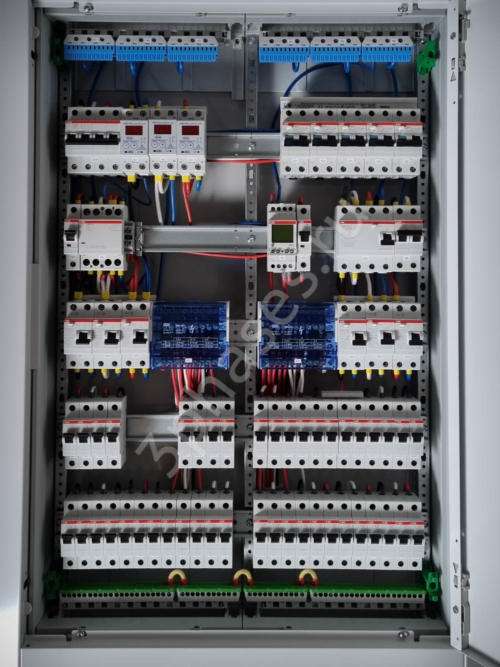

Прибор построен на оригинальных комплектующих от ведущего производителя электрооборудования — компании ABB и помещен в современный бокс ABB Mistral U52 встраиваемого исполнения. Электрощит также может быть собран на комплектующих IEK, Legrand, Hager, Schneider Electric. Сравнить стоимость щита на разных комплектующих поможет Калькулятор цены электрощитов.
Для защиты электрической сети от перегрузок и короткого замыкания используются автоматические выключатели с отключающей способностью 4,5 или 6кА (в зависимости от комплектации).
Чтобы исключить поражение человека электрическим током при эксплуатации электрооборудования все потребители запитаны через устройства защитного отключения. В этом щите я использую УЗО ABB отключающие нагрузку при токе утечки 30мА, тип АС (могут быть заменены на тип А, которые кроме утечки переменного тока реагируют также на утечку постоянного пульсирующего тока).
Уберечь технику от недопустимого изменения напряжения в подающей сети призвано реле напряжения УЗМ-50Ц, установленное сразу за главным рубильником.
Двухполюсные рубильники ABB предназначены: один для включения/отключения потребителей неотключаемой группы, второй для полного отключения от электроснабжения.
Все соединения модулей в щите выполнены гибким провод ПуГВ (ГОСТ 31947) расчетного сечения, гребенчатые шины ABB а также изолированные клеммы линий нейтрали и заземления АВВ.
Все комплектующие закуплены у официального представителя компании ABB и имеют сертификаты.
О ЦЕНЕ
Подробней о том как формируется цена моих услуг по сборке и проектированию электрощитов.
О НАЗВАНИИ ЩИТА
Этот электрощит назван именем Алессандро Джузеппе Антонио Анастосио Джероламо Умберто Вольта (Alessandro Giuseppe Antonio Anastasio Gerolamo Umberto Volta) — одного из основоположников теории электричества.
В 1790-х годах Вольта Алессандро Вольта пришёл обнаружил связь электричества с наличием замкнутой цепи из двух разнородных металлов и жидкости. Он поместил пластины из цинка и меди в кислоту, чтобы получить непрерывный электрический ток, получив таким образом первый в мире химический источник тока. Этот первый гальванический элемент, названный тогда «Вольтов столб», стал прародителем современных батарей. Имя Алессандро Вольта также связывают с изобретением таких электрических приборов как электрофор, электрометр, конденсатор, электроскоп. Алессандро доказал контактную разность потенциалов между разными металлами.
